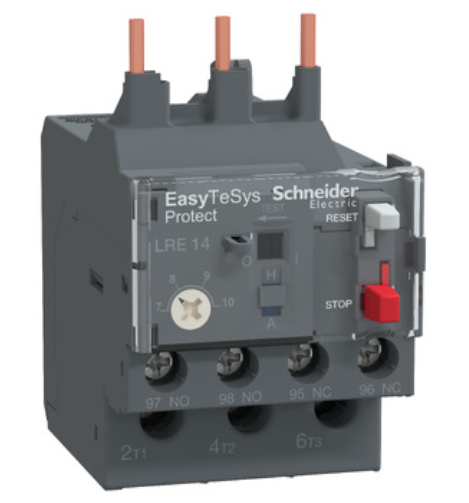

Easy TeSys diferansiyel termik aşırı yük rölesi 7...10 A - sınıf 10A LRE14

Easy TeSys diferansiyel termik aşırı yük rölesi 7...10 A - sınıf 10A LRE14

1.370,40 ₺

753,72 ₺

Açıklama

Vida kelepçeli terminal bağlantısı ile EasyPact TVS kontaktörlerine doğrudan monte edilebilir 400VAC'de 4kW ile dengesiz yükleri ve motorları korur Manuel veya otomatik sıfırlama, açma yardımcı kontağı ve bayrak göstergesi sağlar Dünya çapında mevcuttur, multi standart sertifikalıdır (IEC, UL, CSA, CCC, EAC, Marine) ve Green Premium uyumludur (RoHS/REACh).

Teknik Özellikler

Ana
seri	Easy TeSys
Ürün serisi	Easy TeSys Protect
Ürün ya da bileşen tipi	Diferansiyel termal aşırı yük rölesi
Ürün grubu	LRE
röle uygulaması	Motor koruma
faz arızası hassasiyeti	Açma akımı iki fazda Ir'nin % 130'u, sonuncu fazda 0 'e uygunIEC 60947-4-1
renk	Gri (RAL 7011)

Tamamlayıcı
ürün uyumluluğu	LC1E09...38
Şebeke tipi	AC
Şebeke frekansı	50...60 Hz
montaj desteği	Kontaktör altında Plaka, özel aksesuarlı Ray, özel aksesuarlı
asiri yük açma sinifi	Sınıf 10A 'e uygunIEC 60947-4-1
Sinyalizasyon fonksiyonu	Röle açma göstergesi
Termik Koruma Ayar Aralığı	7…10 A
açma eşiği	1,14 +/- 0,06 Ir 'e uygunIEC 60947-4-1
mekanik dayanıklılık	Şoklar: 11 msn için 6 Gn 'e uygunIEC 60068-2-7 Titreşimler: 3 Gn 'e uygunIEC 60068-2-6
yardımcı kontak düzenleme	1 NA + 1 NK
[Ith] klasik açık hava termik akımı	5 A için sinyalleme devresi
[Ue] nominal çalışma voltajı	<= 690 V AC
ilgili sigorta değeri	20 A gG for güç devresi 12 A aM for güç devresi 5 A gG for sinyalleme devresi
[Ui] nominal yalıtım voltajı	690 V 'e uygunIEC 60947-4-1
[Uimp] nominal darbe dayanım voltajı	6 kV
yerel sinyalleme	Açma göstergesi
kontrol tipi	Açma/kapama butonu kırmızı durdurma: Açma/kapama butonu yeşil sıfırlama:
sıcaklık dengeleme	-20…60 °C
bağlantılar - terminaller	Güç devresi: vida kelepçesi terminalleri 1 1,5…6 mm² - cable stiffness: esnek kablo uçsuz Güç devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu Güç devresi: vida kelepçesi terminalleri 1 1…6 mm² - cable stiffness: katı kablo uçsuz Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek kablo uçsuz Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu Sinyalleme devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: katı kablo uçsuz
Recommended tightening torque	Güç devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri Sinyalleme devresi: 1,7 N.m - üzerinde vida kelepçesi terminalleri
Yükseklik	44,5 mm
Genişlik	45 mm
Derinlik	70 mm
Ürün ağırlığı	0,13 kg

Ortam
Standartlar	IEC 60947-4-1 IEC 60947-5-1
Ürün sertifikaları	EAC
koruyucu bakım	TH 'e uygunIEC 60068
IP koruma derecesi	IP20 conforming to IEC 60529
çalışma için ortam hava sıcaklığı	-20…60 °C değer kaybı olmadan 'e uygunIEC 60947-4-1 -20…70 °C değer kaybı ile
Depolama ortam koşulları	-60…80 °C
yangına dayanıklılık	850 °C 'e uygunIEC 60068-2-1
dielektrik gücü	6 kV -de 50 Hz 'e uygunIEC 60255-5
elektromanyetik uyumluluk	Dalgalanma dayanımı: 6 kV 'e uygunIEC 60801-5
