| motor gücü kW | 15 kW at 220...230 V AC 50/60 Hz
22 kW at 380...400 V AC 50/60 Hz
25 kW at 415 V AC 50/60 Hz
30 kW at 440 V AC 50/60 Hz
30 kW at 500 V AC 50/60 Hz
33 kW at 660...690 V AC 50/60 Hz |
|---|
| kutup kontak düzenleme | 3 NA |
|---|
| [Ith] klasik açık hava termik akımı | 70 A (at 55 °C) for güç devresi |
|---|
| Irms nominal kapama kapasitesi | 500 A at 440 V AC for güç devresi conforming to IEC 60947-4-1 |
|---|
| nominal kesme kapasitesi | 400 A at 440 V for güç devresi conforming to IEC 60947 |
|---|
| [Icw] nominal kısa süreli dayanma akımı | 400 A 40 °C - 10 s for güç devresi
208 A 40 °C - 60 s for güç devresi
84 A 40 °C - 600 s for güç devresi |
|---|
| ilgili sigorta değeri | 10 A gG at <= 690 V coordination tip 1 for kontrol devresi conforming to IEC 60947-5-1
100 A gG at <= 690 V coordination tip 1 for güç devresi |
|---|
| ortalama empedans | 1,5 mOhm - Ith 70 A 50 Hz for güç devresi |
|---|
| kutup başına güç dağılımı | 3,8 W AC-3
7,4 W AC-1 |
|---|
| [Ui] nominal yalıtım voltajı | 690 V 'e uygunIEC 60947-4-1 |
|---|
| aşırı gerilim kategorisi | III |
|---|
| kirletme derecesi | 3 |
|---|
| [Uimp] nominal darbe dayanım voltajı | 6 kV bobin güç devresine bağlı değil 'e uygunIEC 60947 |
|---|
| Mekanik dayanıklılık | 5000000 cycles |
|---|
| elektrik dayanıklılığı | 350000 cycles AC-1
900000 cycles AC-3 |
|---|
| kontrol devresi tipi | AC -de 50 Hz |
|---|
| kontrol devresi gerilim limitleri | 0,85...1,1 Uc -5…55 °C çalışma 50 Hz
0,3...0,6 Uc -5…55 °C düşme 50 Hz |
|---|
| VA cinsinden kalkış gücü | 160 VA 50 Hz cos phi 0,75 (at 20 °C)
140 VA 60 Hz cos phi 0,75 (at 20 °C) |
|---|
| VA cinsinden tutma güç tüketimi | 15 VA 50 Hz cos phi 0,3 (at 20 °C)
13 VA 60 Hz cos phi 0,3 (at 20 °C) |
|---|
| ısı dağılımı | 6…10 W for kontrol devresi |
|---|
| çalışma süresi | 20...26 ms kapanışta
8...12 ms açılışta |
|---|
| Maksimum çalışma hızı | 1200 cyc/h -de <60 °C |
|---|
| bağlantılar - terminaller | Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: esnek kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 2 1…2,5 mm² - cable stiffness: esnek Kablo uçlu
Kontrol devresi: vida kelepçesi terminalleri 1 1…4 mm² - cable stiffness: katı kablo uçsuz
Kontrol devresi: vida kelepçesi terminalleri 2 1…4 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 2 2,5…10 mm² - cable stiffness: esnek Kablo uçlu
Güç devresi: vida kelepçesi terminalleri 1 2,5…25 mm² - cable stiffness: katı kablo uçsuz
Güç devresi: vida kelepçesi terminalleri 2 2,5…16 mm² - cable stiffness: katı kablo uçsuz |
|---|
| sıkma torku | Kontrol devresi: 1,2 N.m
Güç devresi: 5 N.m |
|---|
| yardımcı kontak düzenleme | 1 NA + 1 NK |
|---|
| minimum anahtarlama gerilimi | 17 V for kontrol devresi |
|---|
| minimum anahtarlama akımı | 5 mA for kontrol devresi |
|---|
| yalıtım direnci | > 10 MOhm for kontrol devresi |
|---|
| çakışmama süresi | 1,5 ms enerjilemede NK ve NA kontağı arasında garanti edilen
1,5 ms enerji kesmede NK ve NA kontağı arasında garanti edilen |

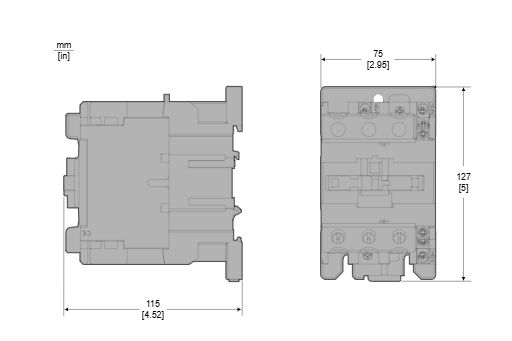

|---|
| montaj desteği | Plaka
DIN rayı |
|---|
